混凝土墻鉆孔之前，找到正確的位置是至關重要的。混凝土墻體掃描儀： 鉆孔前掃描大型混凝土墻體的高效方法
巡鷹智檢（Screening Eagle Technologies ），由瑞士無損檢測儀器品牌Proceq和新加坡機器人技術公司Dreamlab合并而成，為建筑和基礎設施建設行業的智能檢測提供技術平臺。
更多混凝土墻體掃描檢測儀器資訊，請聯系巡鷹智檢官網：https://www.screeningeagle.com/zh/??
現在，讓我們來看看下面這個團隊是如何有效地找到正確的鉆孔點，使水流出混凝土墻、令其干燥，從而延長建筑物的壽命的。
概述
· 此項目需要鉆孔進入混凝土墻中，以便將里面隱藏的水排出。
· Proceq GP8100用于定位混凝土墻鉆孔的正確位置 。
· 步進頻率連續波 (SFCW) 技術使團隊能夠用單個設備、一次掃查就清晰地繪制混凝土地下。
·
背景說明
鉆探專業人員經常面臨著在混凝土中何處鉆孔的難題，大多數情況下并沒有內部的關鍵結構要素的指示。這種盲目的猜測對建筑和在建筑環境中工作的人員來說是非常危險的，因?yàn)殄e(cuò)誤的鉆孔會破壞結構的穩定性。
GPR 設備是在混凝土內部定位鋼筋、后張力電纜和管道的絕佳工具。然而，傳統的GPR系統不適合大面積掃查，因?yàn)樗枰L(zhǎng)的時間才能實現精確掃描，并且由于在現場施工時間太長而導致成本的增加。

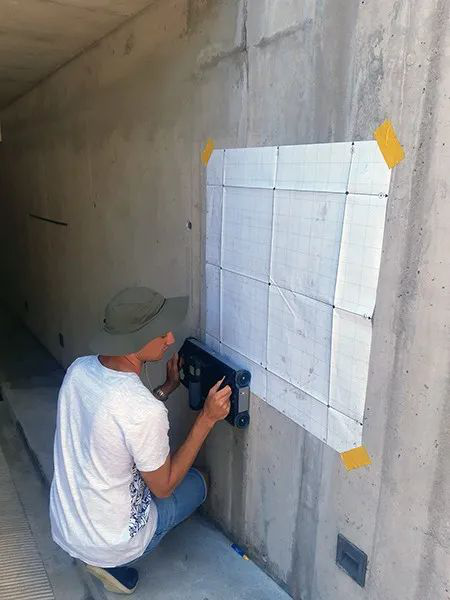

使用GP8100采集區域掃描
挑戰
· 項目組需要在混凝土上檢測出安全鉆孔位置，以使水從結構中流出。
· 有兩面不同的混凝土墻，一面是停車區，一面是主樓。水就聚集在這間縫里。
· 預防性維護可以幫助延長建筑物的壽命，使混凝土內部干燥是實現這一目標的重要步驟。
· 更大的挑戰是，掃查區域非常大，但現場施工的時間有限。
成果

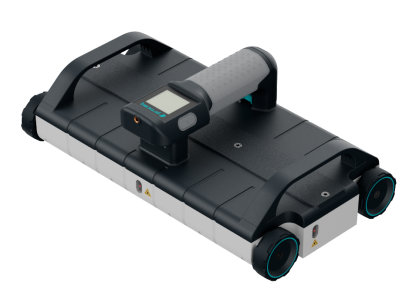

GP8100采用步進頻率連續波(SFCW)技術，提供較大的帶寬(0.4-6GHz)，對于要求出色的分辨率和深度穿透力的應用非常有用。在這種情況下，有用的信息來自于帶寬的高頻，因?yàn)殂@孔頭相對較小又窄。
項目組從墻上收集了幾個區域掃描，使用預先定義的1米X1米的網格。正如以下所見，可以檢測到鉆孔的干凈區，并將數據投射到感興趣的區域。通過選擇GP8100，相比使用傳統的結構雷達(GPR)，該團隊在十分之一的時間內完成了這項工作。

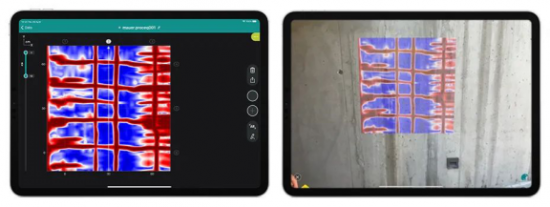

iPad上顯示的區域掃描數據(左)
混凝土表面上的區域掃描數據(右)
GP8100以無線方式連接到iPad，更安全、更便捷—不會被電纜絆倒或卡住。此外，iPad應用程序非常直觀，因此沒有經驗的操作員也可以輕松采集數據。所有數據都安全地存儲在云端，且無論團隊中的成員在哪里，都可以實時訪問，十分靈活。
任何擁有Screening Eagle賬戶的用戶現在都可以訪問Workspace。只需用Screening Eagle ID登錄，用戶即可在任何時間、任何地點進行協作、管理和共享檢測記錄。
有組織的、結構化的、易于訪問的測量數據是更好、更快協作、洞察預測的關鍵。Workspace提供了一個端到端的解決方案–從測量記錄收集和分析，到報告和知情決策，以保護建筑世界。
Workspace對于沒有經驗的用戶也非常有用，這些用戶希望與坐在辦公室的有經驗的同事分享他們的數據。他們可以在幾分鐘內得到辦公室同事的觀點，并繼續進行操作，不用離開現場。

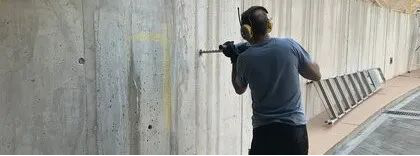

在檢查了混凝土表面的結構狀況后，通過運用GP8100，該團隊能夠確定三個適合鉆孔的點。鉆孔的數據與收集的GPR數據完全一致。
