探地雷達是利用天線發射和接收高頻電磁波來探測目標內部物質特性與分布規律的一種無損檢測方法。因其探測速度快、精度高、操作方便且具有成本效益等優勢，被廣泛應用在市政管道、隧道、路基、橋梁以及建筑結構等領域。
更多探地雷達掃描檢測儀器資訊，請聯系巡鷹智檢官網：https://www.screeningeagle.com/zh/???
探地雷達哪家好？
雷達按信號形式可分為脈沖雷達和連續波雷達。不同于傳統脈沖雷達單一的工作頻率，步進頻率連續波雷達采用步進式變化的工作頻率，其范圍從幾十MHz步進到幾千MHz，可同時探測地下淺層和深層。
今天為大家介紹的這款推拉一體式步進頻率連續波雷達Proceq GS8000，采用雙步進頻率雷達天線，具備高精準定位、長續航以及可車載等功能。結合現場數據采集和處理軟件GPR Subsurface以及數據后處理軟件 GPR Insights，能在一次探測過程中提供更多的地下內容，并且對地下的結構、缺陷以及管道等都有著優異的探測效果。
步進頻率雷達GS8000和數據處理軟件GPR Subsurface& GPR Insights
應用案例
某高速路段地下非金屬管道及地下分層檢測
項目背景
該高速路段長度約2000米，需進行改擴建工作，但地下管線信息，分層狀況不明。為保證施工過程的管線安全，巡鷹智檢技術團隊受邀提前對該路段的地下情況進行探測。
解決方案
我們采用了GS8000雷達進行此次探測。該雷達采用雙天線模式，高頻模式下（40Mhz-3440Mhz），可對地下分層、鋼筋結構完整性、地下缺陷等進行高分辨率精細探測；低頻模式下（40Mhz-1000Mhz），既可以在淺層與高頻信號進行互相驗證，也適用于深層的分界、掩埋物或者缺陷的探測。
項目成果
1. 低頻檢測到PVC排水管

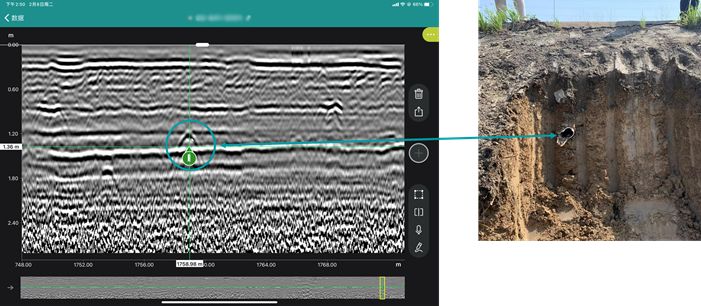

雷達顯示在該路段地下1.2m位置有清晰的管道信號。通過在高速路外的管道延伸位置進行挖掘驗證，確定埋設的是一個PVC排水管。
2. 高頻檢測出淺層分層和缺陷

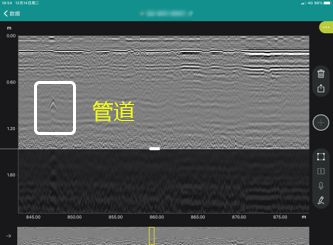

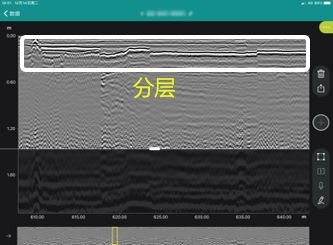

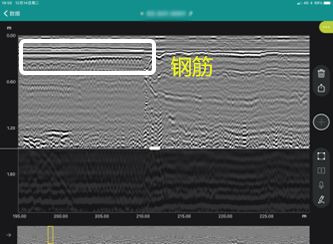

巡鷹智檢在對該高速路段進行詳細探測后，展示出多個有明顯特征的雷達圖示。通過GPR Subsurface選擇任意段圖像的任意大小尺寸，可以對包括管道、小脫空、鋼筋結構和分層線等可能的重點信號進行辨別和實時標記，且標識符號能夠選擇性的進行隱藏。

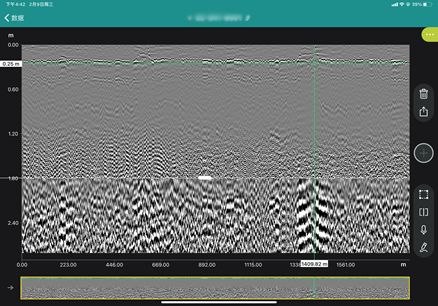

通過調整窗口，選擇探測全長近2000米的路段雷達圖示，可以很清晰地看到該段公路不同分層的界限。就如同樹木生長的樹輪一般，這些界限也記錄了該路段鋪設的歷史信息。
